地下底板自粘橡胶TPO卷材施工方案(干铺法)
日期:2016-07-01
一、编制依据:
防水工程施工前应由防水专业企业编制专项防水施工方案。方案是防水施工重要依据,是质量监控和安全生产的保障。
《地下工程防水技术规范》(GB50108-2008)
《建筑工程质量验收统一标准》(GB50300-2013)
《地下防水工程质量验收规范》(GB50208-2011)
《防水施工手册》第四版
二、施工准备:
1、防水基层要求
(1)基面表面平整、坚实、清洁、干燥并不得有空鼓、起砂和开裂等缺陷。
(2)铺贴卷材的找平层在阴阳角处应做成圆弧。
2、工具的准备:线绳、抹子、桶、铁锹、扫帚、裁纸刀、刮板、盒尺、压辊
3、材料的选用
材料选用TPO双面自粘复合防水卷材(附加层选用1.5㎜无胎双面自粘防水卷材)
其产品优点如下:
(1)该产品结合现有防水材料中刚(TPO卷材)柔(自粘橡胶卷材)两大特色产品的特征,通过特殊工艺、设备研发成的双面自粘橡胶TPO防水卷材,形成优势互补的防水系统。
(2)利用自粘橡胶层的自粘橡胶沥青材料的特性(高延伸性、自愈性及蠕变性)解决了满粘防水层在出现裂缝(干缩缝、沉降裂缝、温差变形缝等)时“零”延伸出现卷材断裂的难题(试验标明1.5㎜自粘橡胶卷材能抗裂18㎝以上)。
(3)利用TPO卷材层高强、高弹特性,弥补自粘卷材的强度低、难保护的缺陷。
(4)利用双面自粘TPO卷材双面自粘层特点,形成三层设防、双层皮肤式防水效果,使窜水问题彻底解决。
(5)利用双面自粘TPO卷材双面自粘层双层蠕变的特性,解决了因基层开裂应力、结构混凝土开裂应力传递给中间TPO卷材,而造成TPO卷材层断裂或处于高应力状态下提前老化问题。
(6)利用TPO卷材层属塑料类卷材,埋在地下百年也不分解老化的特性,解决了防水层耐久性难题,做到与建筑同寿命。
4、人员的准备
本工程由本公司组织施工,防水专业人员组成一支强大的施工队伍,并做到持证上岗。根据工程进度和要求,做到随叫随到,绝不延误一分钟。
5、技术准备
干铺法:基层表面涂刷基层处理剂,实现自粘层和基层的直接粘接的铺贴方法。
干铺法的优缺点:
(1)传统工法,施工简单、易于操作。
(2)缺点:对基面要求较高。基面表面平整、坚实、清洁、并不得有空鼓、起砂和开裂等缺陷,干燥程度至少表干。
三、施工方法:
1、施工流程
基层清理——涂刷基层处理剂——细部处理(附加层等)——弹线、展卷放样——卷材的铺贴——卷材封口——清扫检查——撕掉上表面隔离膜——保护层施工——后续施工。
2、施工步骤
(1)涂刷基层处理剂:将处理剂充分搅拌后,用喷涂或滚涂的方法均匀的涂刷与基面上,当涂刷的基层处理剂不粘手时即可铺贴卷材。
(2)弹线:根据施工位置确定卷材的铺贴方向, 在基层上用弹出基准线作为卷材铺贴控制依据,然后展开卷材按铺贴位置对不规则的部位进行适当剪裁。大面卷材铺贴时不得拉紧卷材,应成自然平整状对准弹好的基准线。
(3)卷材的铺贴:把对准基准线的卷材卷起,然后用裁纸刀将隔离膜轻轻划开,注意不要划伤卷材。卷材展开的同时撕开下表面隔离膜,用压辊由卷材中间向两边滚压。排尽卷材下面的空气使卷材与基层粘接牢固。
(4)卷材的搭接宽度:卷材的搭接宽度长短边均为80㎜,按搭接宽度摆好第二幅卷材,撕开第一幅卷材背面搭接部位的隔离膜,按上面方法铺贴,接缝用压辊用力压实,确保防水卷材之间粘接牢固(低温施工时,应对接缝适当加热保证接缝质量)。若搭接部位受污染,可涂刷基层处理剂进行粘接或用火对卷材加热后粘接。
(5)施工完毕后检查验收。
(6)下道工序施工前撕掉上表面隔离膜,然后进行混凝土浇注。
3、细部处理:

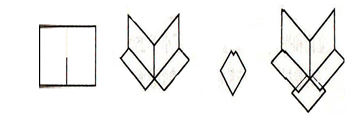

(1)阴阳角处理:卷材大面施工完毕后阴阳角处增铺300 ㎜宽1.5㎜无胎双面自粘橡胶卷材附加层。按图示裁剪,采用搭接粘接。不但能直接对卷材阴阳角形成保护,还可以直接对结构层阴阳角形成“皮肤式”保护。其裁剪如下图:
(2)卷材收头:从底面折向立面的卷材与永久性保护墙的接触部位,采用点粘施工,卷材铺贴好后,其永久保护墙顶端200㎜甩槎TPO双面自粘橡胶卷材应用临时保护墙保护起来,且两面隔离纸保留。

(3)桩头处理:卷材铺贴至桩头和平面交接处密封膏处理,20㎜×30㎜遇水膨胀止水条环绕周围,铁丝固定;桩头立面及顶面水泥基渗透结晶防水处理;桩头钢筋在桩头顶面处20㎜×30㎜遇水膨胀止水条环绕周围,铁丝固定。
桩头防水构造
(4)后浇带处理:在卷材上表面铺贴1.5㎜无胎双面自粘橡胶卷材附加层,宽度为后浇带宽+500㎜(左右各250㎜)。利用自粘橡胶层极强的蠕变自愈性能,能抵抗和愈合后浇带裂缝。
四、质量验收标准:
1、卷材防水层的施工质量检查数量,应按铺贴面积每100㎡抽查一处,每处10㎡,且不得少于3处。
2、基层应牢固、基面应保持润湿且无杂物、无积水、无尖锐突起物。
3、基层处理剂涂刷应不露底、无堆积。
4、卷材之间与基层排出卷材下面的空气并粘接牢固,不得有空鼓。
5、铺贴卷材应平整、顺直,不得有扭曲、皱折。
6、防水层搭接缝应粘接牢固,密封严密,不得有皱折、翘边和鼓泡等缺陷。
7、卷材搭接宽度的允许偏差-10mm。
8、细部部位处理按规范及图集施工。
五、成品保护:
1、施工人员应穿软质胶底鞋,严禁穿带钉的硬底鞋。在施工过程中,严禁非本工序人员进入现场。
2、防水上堆料放物,都应轻拿轻放,并加以方木铺垫。
3、施工用的小推车腿均应做包扎处理,防水层如搭设临时架子,架子管下口应加板材铺垫,以防破坏防水层。
4、防水层验收合格后,可直接在防水层上浇筑细石混凝土或沙浆作刚性保护层,施工时必须防止施工机具如手推车或铁锨损坏防水层。
5、施工中若有局部防水层破坏,应及时采取相应的补强措施,以确保防水层的质量。
六、工程验收:
施工完毕由技术员、质检员按其标准首先认真地对本防水工程质量作一次全面检验,确认质量合格后,及时向现场监理,质量监督部门汇报,并要求对此项目进行检查验收,如质量达到合格后,办好验收手续,记录好有关技术资料与有效证件并存档。
七、安全文明保证措施:
1、我公司严格执行安全文明施工制度,创建文明工地,推行文明施工和文明作业,确保安全生产,树立良好的企业形象。
2、认真制定并贯彻执行安全生产责任制,落实到各部门和全体施工人员,加强全体员工的安全意识,坚持“安全第一、预防为主”的原则,正确处理安全与生产,安全与效益的关系,开工前召开安全专题教育会议,并附文字记录,施工现场设计针对性的标志,质检员在负责质量的同时,也必须负责督促好安全生产。
3、积极推行“全面安全管理”杜绝安全事故,根据施工中常出现的高空物体坠落伤人、电击和机械伤害及失火等危害源进行重点整治,确保将隐患消除在萌芽状态之中。
4、现场安全值日制,由项目经理定期组织安全检查,针对事故发生时间段和季节,对全体员工实行生产安全预防事故教育。
5、认真做好安全交底,施工人员交代任务的同时必须交代清楚安全技术注意事项。
6、加强后勤工作管理,安排好职工的住宿饮食与作息时间,以保证施工人员以饱满的精神投入工作,避免因疲劳而发生事故。
7、操作人员必须持证上岗,定期检查,严禁带病工作。
8、加强对材料及现场的管理,严禁烟火接近。
